RD100,RD400,RD500,RD700,RD900温度控制器说明书


数字显示控制器[过程/温度控制器]说明书

RD100,RD400,RD500,RD700,RD900

高性能标准型控制器

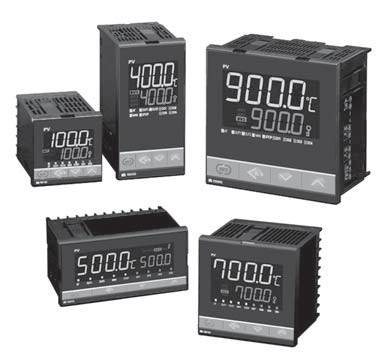

 RD400温控器

特长



●取样周期为0.25秒。精度为0.2%级的温度控制器。

●纵深仅60mmRD10063mm

●丰富的事件输入输出点数

●简单更改控制响应(POST微调功能

●标准对应海外安全规格

(CE认证、UL/CUL认证、RCM认证



数字显示控制器[过程/温度控制器]

RD100/400/500/700/900

●标准规格



































输入种类

A) 温度输入类

  热电偶:K,J,R,S,B,E,N,T,W5RePL II信号源电阻的影响:约0.25μV/Ω

  测温电阻:Pt100JPt1003线式)

  允许输入导线电阻:读取值的约0.02%/Ω*但是,每根线最大10Ω以内

B)直流电压·直流电流输入类

  直流电压:DC0-1VDC0-5VDC1-5VDC0-10V(输入阻抗:约250Ω

※在温度输入类内,直流电压·直流电流输入类内为通用输入(异类之间不能切换)





























主要设定值

a) 设定值;与输入范围相同

b) 比例带:温度输入;00.0~输入量程(℃)

*0.1℃分解能、999.9℃以内。

   直流电压电流输入;输入量程的0.0~100.0%

   *设定为0时二位置动作

   二位置动作的动作间隙;

   温度输入:00.0~100100.0)(℃)

   电压电流输入:量程的0.0~10.0%

   (上下限个别设定)

c) 积分时间:0~3600秒。*设定为0时积分动作OFF

d) 微分时间:0~3600秒。*设定为0时微分动作OFF

e) 微分动作选择:0(测量值微分)/1(偏差微分)

f) Anti Reset Windup(ARW);比例带的1~100%

   设定为0时积分动作OFF

g)冷却侧比例带:加热侧比例带的1~1000%

   *加热侧比列带为0时、无效。

   *冷却侧、二位置动作不可。

H) 不感带/重叠带:温度输入-10~10

          或-10.0~+10.0%

       *直流电压电流输入

       量程的-10.0~+10.0%

       *设定为负数时、为重叠带。

I) 设定变化率限幅(上升.下降个别设定)

   加热/冷却控制时、为加热侧上限.

   冷却侧上限输出限幅。

   设定范围:0.0~105.0%

J)比例周期:0.1/0.25/0.5/1~100

K)冷却侧比例周期:0.1/0.25/0.5/1~100

L)手动输出:输出限幅下限~输出限幅上限。

*AUTOMAN切换时,可切换防冲击功能的有无。





输入断线时的动作

a) 热电偶输入:超过量程刻度/低于量程刻度(可切换)

b) 测温电阻输入:超过量程刻度

c) 直流电压输入:低于量程刻度或者显示0附近的值

d) 直流电流输入:低于量程刻度或者显示0附近的值



取样周期

0.25



PV数字滤波

0100可变(设定为0时停止(OFF)滤波



PV偏置

a) 温度输入:-1999-199.99999999.9)℃

b) 电压电流输入:-量程~+量程





















性能





















测量精度

a) 热电偶输入

   种类K,J,T,E

   -100℃未满:±(2.0+1digit

   -100500℃:±(1.0+1digit

   500摄氏度以上:±(显示值的0.2%+1digit

   ㄆ种类N,S,R,W5Re/W26Re,PLII

   0℃未满:±(4+1digit

   01000℃:±(2+1digit

   1000℃以上:±(显示值的0.2%+1digit

   种类B

   400℃未满:±70

   4001000℃未满:±(2+1digit

   1000℃以上:±(显示值的0.2%+1digit

b) 测温电阻输入

   200℃未满:±(0.4+1digit

   200℃以上:±(显示值的0.2%+1digit

c) 直流电压.电流输入

   ±(量程的0.2%+1digit



密接安装时的精度

±2.0℃(输入为-100℃以下时、±3.5℃以内)



截断SV

A) 截断SV数:4点(出场时设定为:1点)

B) 切换方法:操作键.通信.外部接点信号

显示性能

测量值显示器:11LCD 4位(绿)

设定值显示器:7LCD 4位(橙)















定时功能

A) 定时设定:0001~9959

B) 功能选择

   0:功能OFF

   1:使用根据阶段SV所选择的SV值,当经过所指定时间后开始控制。

2. 使用根据阶段SV所选择的SV值,定时范围内进行控制,经过所置顶时间后停止控制。

3. SV1~SV4的连续功能

4. SV-1~SV4的连续功能

(经过SV4的定时后、停止控制)

*功能3.4在阶段SV时无效,从SV1开始,以SV4结束。

C)重复功能:0~99999999时为无线循环)

   *重复功能是在定时功能34时有效。







制御

控制方式

a)PID控制

  *也可能进行PPI,PD,二位置动作

  *正动作/逆动作(可切换)

b)加热冷却PID控制



自动演算

a) PIDkongzhi (/逆动作)用AT

b) 加热/冷却PID控制用AT

c) 加热/冷却PID控制用AT(用于挤出机空气冷却)

d) 加热/冷却PID控制用AT(用于挤出机水冷却)





起动演算

ST

起动时根据温度特性而自动演算PID常数

A) 投入电源时.STOPRUN时进行演算

B) 更改设定值时进行演算

C) 电源投入.STOPRUN.更改设定时进行演算

a)~c)可以更改

仅首次执行/时常执行/不需ST/之间可自由设定



















控制输出

A) 继电器接点输出:

  1a接点,AC250V3A DC30V 1A(电阻负载)

  *电气性寿命;10万回以上

B)SSR电压脉冲输出:

  DC0-12V(允许负载电阻600Ω以上/20mA以下

*没有OUT2时、300Ω以上/40mA以下可根据控制输出(OUT1OUT2)的组合,(DO)的输出点数有限制

C)电流输出:DC4-20MADC0-20MA

D)电压输出:DC0-5V,DC1-5V(允许负载电阻:1KΩ以上)

E)SSR(三端双向可控硅)输出:额定0.5A(环境温度40℃以下)

F)开路集电极输出(转换方式)

A)负载电压 :DC30V以下

B)允许负载电阻:100MA

C)NO电压:2V以下(最大负载电流)

POST演算

POST演算设定:-3~0~3·(6个等级)

               (设定为0时,为不适用该功能)

把POST演算设定值设定为大于0时,响应加快;

  设定为小于0时,响应缓慢

设定为0时不起作用。
