RKC温控器RS系列型号代码


RKC温控器RS系列,请通过下面的代码一览确认您手中产品是否您所想要的型号。一旦和您希望的规格不一样,请联系本公司的营业 所或者经销店。

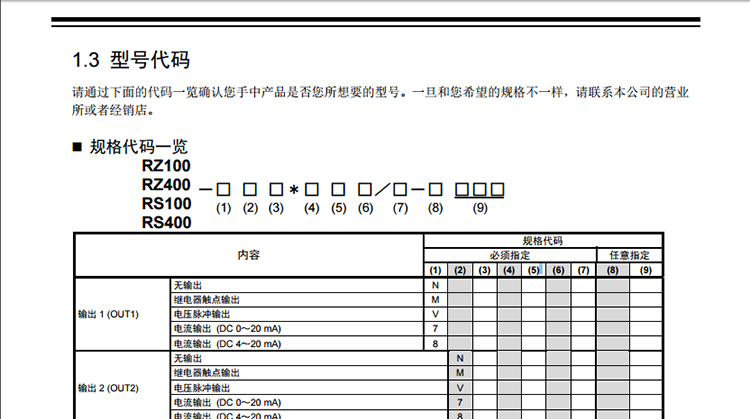

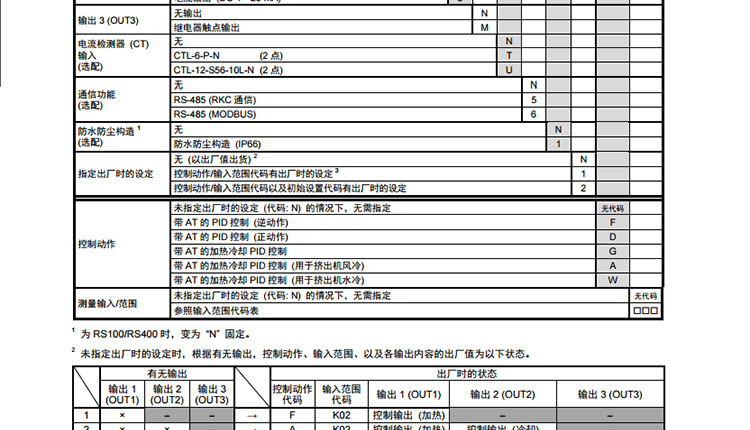

规格代码一览

RZ100温控器 RZ400温控器 RS100温控器 RS400温控器

-□ □ □*□ □ □/□-□ □□□
 (1) (2) (3) (4) (5) (6) (7) (8) (9)
内容
规格代码
必须指定 任意指定
(1) (2) (3) (4) (5) (6) (7) (8) (9)
输出 1 (OUT1)
无输出 N
继电器触点输出 M
电压脉冲输出 V
电流输出 (DC 0~20 mA) 7
电流输出 (DC 4~20 mA) 8
输出 2 (OUT2)
无输出 N
继电器触点输出 M
电压脉冲输出 V
电流输出 (DC 0~20 mA) 7
电流输出 (DC 4~20 mA) 8
输出 3 (OUT3) 无输出 N
继电器触点输出 M
电流检测器 (CT)
输入
(选配)
无 N
CTL-6-P-N (2 点) T
CTL-12-S56-10L-N (2 点) U
通信功能
(选配)
无 N
RS-485 (RKC 通信) 5
RS-485 (MODBUS) 6
防水防尘构造 1
(选配)
无 N
防水防尘构造 (IP66) 1
指定出厂时的设定
无 (以出厂值出货) 2 N
控制动作/输入范围代码有出厂时的设定 3
 1
控制动作/输入范围代码以及初始设置代码有出厂时的设定 2
控制动作
未指定出厂时的设定 (代码: N) 的情况下,无需指定 无代码
带 AT 的 PID 控制 (逆动作) F
带 AT 的 PID 控制 (正动作) D
带 AT 的加热冷却 PID 控制 G
带 AT 的加热冷却 PID 控制 (用于挤出机风冷) A
带 AT 的加热冷却 PID 控制 (用于挤出机水冷) W
测量输入/范围 未指定出厂时的设定 (代码: N) 的情况下,无需指定 无代码
参照输入范围代码表 
1 为 RS100/RS400 时,变为 “N” 固定。
2 未指定出厂时的设定时,根据有无输出,控制动作、输入范围、以及各输出内容的出厂值为以下状态。
有无输出 出厂时的状态
输出 1
(OUT1)
输出 2
(OUT2)
输出 3
(OUT3)
控制动作
代码
输入范围
代码 输出 1 (OUT1) 输出 2 (OUT2) 输出 3 (OUT3)
1 ×   → F K02 控制输出 (加热)  
2 × ×  → A K02 控制输出 (加热) 控制输出 (冷却) 
3 ×  × → F K02 控制输出 (加热)  警报输出 1 (上限偏差)
4 × × × → A K02 控制输出 (加热) 控制输出 (冷却) 警报输出 1 (上限偏差)
5  ×  → F K02  警报输出 1 (上限偏差) 
6  × × → F K02  警报输出 1 (上限偏差) 警报输出 2 (上限偏差)
7   × → F K02   警报输出 1 (上限偏差)
8    → F K02   

×: 有输出 : 无输出。

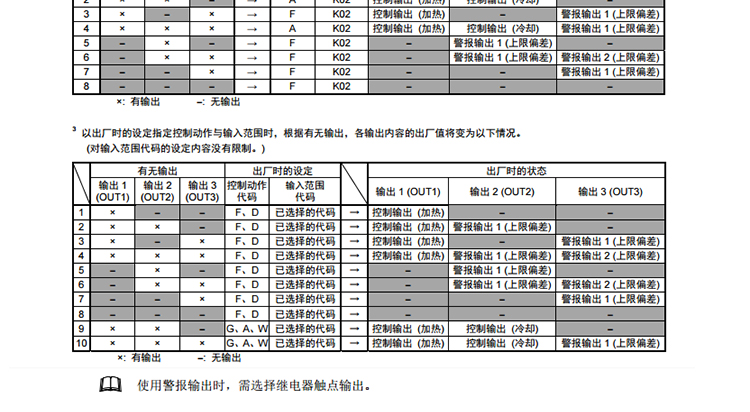

3 以出厂时的设定指定控制动作与输入范围时,根据有无输出,各输出内容的出厂值将变为以下情况。
 (对输入范围代码的设定内容没有限制。)
有无输出 出厂时的设定 出厂时的状态
输出 1
(OUT1)
输出 2
(OUT2)
输出 3
(OUT3)
控制动作
代码
输入范围
代码 输出 1 (OUT1) 输出 2 (OUT2) 输出 3 (OUT3)
1 ×   F、D 已选择的代码 → 控制输出 (加热)  
2 × ×  F、D 已选择的代码 → 控制输出 (加热) 警报输出 1 (上限偏差) 
3 ×  × F、D 已选择的代码 → 控制输出 (加热)  警报输出 1 (上限偏差)
4 × × × F、D 已选择的代码 → 控制输出 (加热) 警报输出 1 (上限偏差) 警报输出 2 (上限偏差)
5  ×  F、D 已选择的代码 →  警报输出 1 (上限偏差) 
6  × × F、D 已选择的代码 →  警报输出 1 (上限偏差) 警报输出 2 (上限偏差)
7   × F、D 已选择的代码 →   警报输出 1 (上限偏差)
8    F、D 已选择的代码 →   
9 × ×  G、A、W 已选择的代码 → 控制输出 (加热) 控制输出 (冷却) 
10 × × × G、A、W 已选择的代码 → 控制输出 (加热) 控制输出 (冷却) 警报输出 1 (上限偏差)
×: 有输出 : 无输出
使用警报输出时,需选择继电器触点输出。

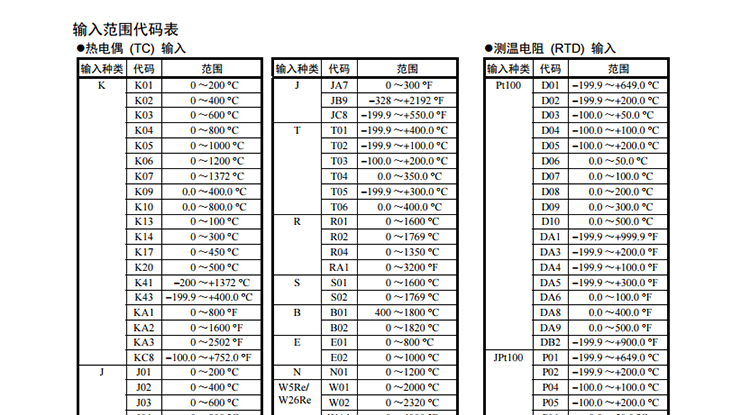

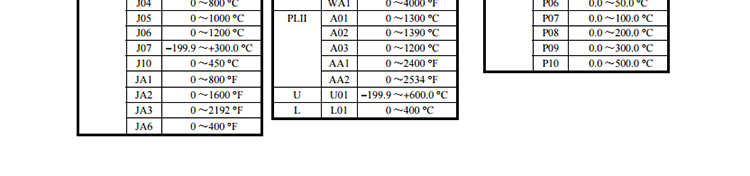

输入范围代码表
热电偶 (TC) 输入 测温电阻 (RTD) 输入
输入种类 代码 范围 输入种类 代码 范围 输入种类 代码 范围
K K01 0 ~200 C J JA7 0 ~300 F Pt100 D01 199.9 ~649.0 C
K02 0 ~400 C JB9 328 ~2192 F D02 199.9 ~200.0 C
K03 0 ~600 C JC8 199.9 ~550.0 F D03 100.0 ~50.0 C
K04 0 ~800 C T T01 199.9 ~400.0 C D04 100.0 ~100.0 C
K05 0 ~1000 C T02 199.9 ~100.0 C D05 100.0 ~200.0 C
K06 0 ~1200 C T03 100.0 ~200.0 C D06 0.0 ~50.0 C
K07 0 ~1372 C T04 0.0 ~350.0 C D07 0.0 ~100.0 C
K09 0.0 ~400.0 C T05 199.9 ~300.0 C D08 0.0 ~200.0 C
K10 0.0 ~800.0 C T06 0.0 ~400.0 C D09 0.0 ~300.0 C
K13 0 ~100 C R R01 0 ~1600 C D10 0.0 ~500.0 C
K14 0 ~300 C R02 0 ~1769 C DA1 199.9 ~999.9 F
K17 0 ~450 C R04 0 ~1350 C DA3 199.9 ~200.0 F
K20 0 ~500 C RA1 0 ~3200 F DA4 199.9 ~100.0 F
K41 200 ~1372 C S S01 0 ~1600 C DA5 199.9 ~300.0 F
K43 199.9 ~400.0 C S02 0 ~1769 C DA6 0.0 ~100.0 F
KA1 0 ~800 F B B01 400 ~1800 C DA8 0.0 ~400.0 F
KA2 0 ~1600 F B02 0 ~1820 C DA9 0.0 ~500.0 F
KA3 0 ~2502 F E E01 0 ~800 C DB2 199.9 ~900.0 F
KC8 100.0 ~752.0 F E02 0 ~1000 C JPt100 P01 199.9 ~649.0 C
J J01 0 ~200 C N N01 0 ~1200 C P02 199.9 ~200.0 C
J02 0 ~400 C W5Re/
W26Re
W01 0 ~2000 C P04 100.0 ~100.0 C
J03 0 ~600 C W02 0 ~2320 C P05 100.0 ~200.0 C
J04 0 ~800 C WA1 0 ~4000 F P06 0.0 ~50.0 C
J05 0 ~1000 C PLII A01 0 ~1300 C P07 0.0 ~100.0 C
J06 0 ~1200 C A02 0 ~1390 C P08 0.0 ~200.0 C
J07 199.9 ~300.0 C A03 0 ~1200 C P09 0.0 ~300.0 C
J10 0 ~450 C AA1 0 ~2400 F P10 0.0 ~500.0 C
JA1 0 ~800 F AA2 0 ~2534 F
JA2 0 ~1600 F U U01 199.9 ~600.0 C
JA3 0 ~2192 F L L01 0 ~400 C
JA6 0 ~400 F
