张力控制器电流表不显示原因及解决方法


张力控制器电流表不显示,无法控制放料张力。原因及解决方法:

(1)磁粉制动器输入电压不正常。分析供电不正常原因,并认真检查,使输入电压正常。

(2)磁粉制动器铜绕组短路并被烧坏。重新绕制绕组,并做记录,或更换新绕组。

(3)磁粉制动器铜绕组接头电锡焊脱落,无法与电路构成闭合回路。重新焊接即可。

2、张力控制器电流表指示针有指示,但时大时小不稳定。原因及解决方法:

(1)磁粉制动器铜绕组接头电锡焊脱落或接触不良。重新焊接牢固。

(2)磁粉制动器内磁粉漏掉可变数据印刷,达不到指定值。补充磁粉到标准量。

(3)表针本身的原因或调位器不良。更换电流表或重新校正,并检查相关内部原件,更换调位器。

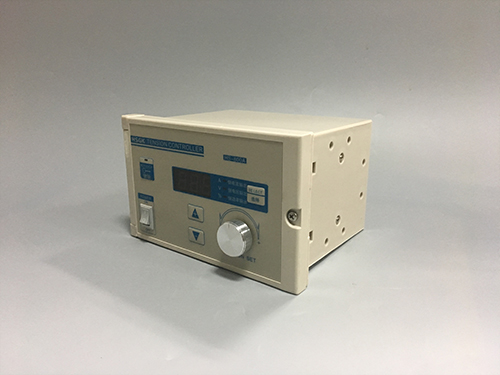

张力控制器

自动张力控制器故障

原因

1、极有可能是检测辊不圆,轴承损坏,检测辊弯曲;

2、磁粉制动器、离合器以及驱动器部分有问题;

3、传感器信号故障或标定错误。

解决方法

1、重新进行机械安装;

2、更换适合的执行机构;

3、选择合作的传感器并重新正确标定。

张力控制器是一种由单片机或者一些嵌入式器件及外围电路开发而成的系统,是一种控制仪表,它可以直接设定要求控制的张力值,然后直接输入张力传感器的信号(一般为毫伏级别)作为张力反馈值,通过比较得出偏差后,输入到PID等控制器进行处理,最好输出给外围执行机构去控制,最终达到偏差最小,系统响应最快的目的。

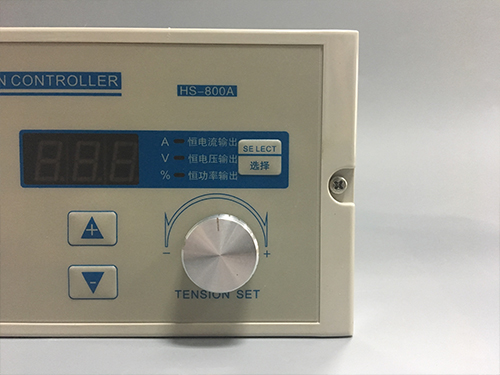

张力控制器

工作原理:

1、线圈静止型磁粉离合器和磁粉制动器是控制输入电流,达到改变输出转钜的自动化器件。

2、当线圈不通电时,输入轴旋转,磁粉在离心力的作用下,压附于夹环内壁,输出轴与输入轴没有接触,此时,为空转状态。

3、当线圈通电时,磁粉在磁力线作用下产生磁链,从而使输出轴与输入轴成为一刚体而旋转,并在超载时产生滑差,此时为工作状态。从而达到传递扭矩的目的。

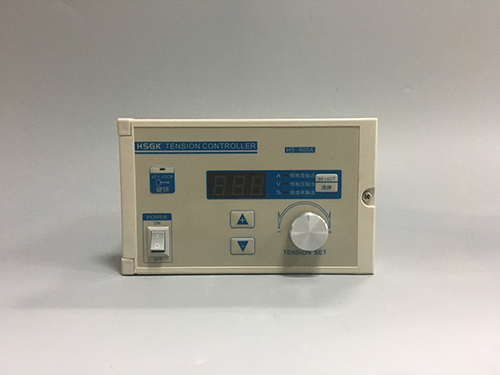

张力控制器

张力控制器接线注意事项说明:

1、输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、动力电源等强电线,以避免产生信号干扰等情况。

2、注意输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电,否则将会烧毁整个仪器。

3、按正确的接线图将张力传感器信号接好,如果需要接双只张力传感器时,必须注意信号极性不能接错,否则显示的测量值将会不精确的。

4、如果仅接单只张力传感器的话,未接张力信号的输入端子必须要短接。

5、张力传感器屏蔽线一定要接SG端子。

张力控制器
