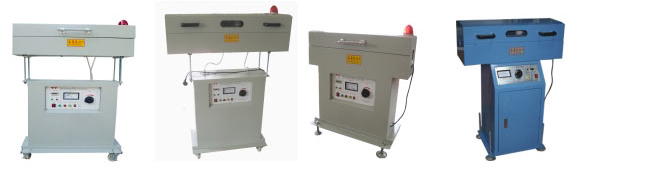

0-15KV火花试验机-——联硕

1、概述

LH－ＡＣ15ＨＴ工频火花试验机是专业测试绝缘检漏的仪器，适用于电线电缆在线绝缘检测，能检测电线电缆表面绝缘覆盖层中肉眼看不到的针孔、气隙、裂纹等缺陷，具备缺陷记录以及声光报警与触动继电器控制停止收线系统。

2、型号与性能

2.1型号规格

BT……………………………………………制造商:联硕（www.dglianshuo.com)

AＣ15…………………………………………最大输出交流15KVＨ……………………………………………工作频率:50/60HZ

T………………………………………………工作方式:铜珠接触式

2.2性能参数

输入电压:AC220V、地线（R火线、N零线、地线、三芯电缆）

测试线径：φ1.0～φ16mm，（φ16mm以上线径或排线可订制）

报警模式：手动、自动

检测线速度：450m/min

试验电极长度：800mm

导轮：φ60mm塑钢

铜珠：φ5.0mm×80mm长

安全事项：整套设备必须串联地线

2.3工作场地

电源：200～240VAC50/60HZ

环境温度：-5℃～50℃

相对湿度：20％～85％

功耗：≤500W

注意事项：可靠接地！

2.4体积

BT－ＡＣ15ＨT工频火花试验机的体积（W×H×L）：802×382×850～1050mm

2.5重量

BT－ＡＣ15ＨT工频火花试验机的重量：约Kg

3、布局

3.1图示

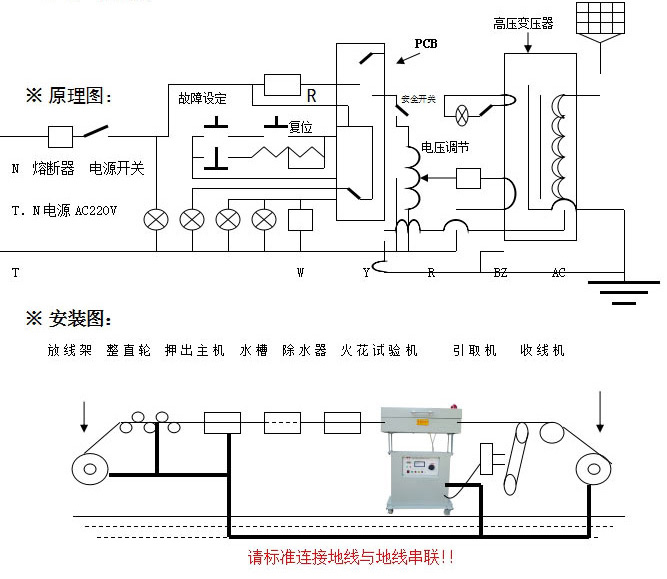

3.2原理图

4使用前检查

4.1电源输入220V、地线

4.2确认安全接地

4.3调节中心高度

4.4打开电源调节电位器归零,生产正常后调节所需高压值，在一定的时间内使用地线检测是否正常报警

4.5自动时机器报警后处于自动复位状态

4.6手动时机器报警后需按复位键，高压才回到原设定值

4．7测试过程中请不要接触测试电缆！

5、维护

长期确保机身干净，定时检查铜珠的光泽度。

铜珠及导轮损坏请立即更换。

6、常见故障及解决方法

1）测试电缆缺陷时不报警

a被测电缆任一一边必须保持与串联地线互通

b高压需调至1000V以上

c机身串联地线

d上箱与下箱高压线连接是否正确

2）无高压输出

a保险丝熔断

b高压启动高压指示灯是否亮

c上箱上盖没盖好

d启动后电箱内继电器不工作

7、其他故障

3）上述问题都正常，还出现以上问题须检查电子控制板

4）高压启动后处于报警状态，检查高压变压器

8、附件

电源线

说明书

9、售后服务

自发货之日起，15个月内合理使用情况下，如有故障一律免费保修。

24小时服务热线：13612794243章先生
