内密控编码器OVW2-12-2MHT

内密控编码器OVW2-12-2MHT

 详情说明

产品信息

脉冲数 1200P/R
电源电压 10.8-26.4V DC
可用供电电压 12V DC,24V DC
输出方式 推拉输出(推挽输出)
输出信号 A、B、Z
原点输出逻辑 正逻辑(高电平有效)
最高响应频率 200KHz
电气的最高旋转速度 (最高响应频率/分辨率)*60
占空比 50±25%
相位差 1/4T
原点信号宽度 1T
上升/下降时间 1μs
消耗电流(无负荷时 ≤90mA
输出电压“H” ≥(电源电压)-3V
输出电压“L” ≤3V
输出波形 方波
信号形式 A、B两相+原点输出
允许最高旋转速度 6000r/min
启动转矩 6.8*10^(-3)~2.9*10^(-2)N·m
轴惯性力矩 8 * 10^(-7)kg*m^2
轴向轴容许荷重 19.6N
径向轴容许荷重 29.4N
重量 约100g
使用环境湿度 35~85%RH(无凝露)
冲击 490m/S^2 11ms 三轴方向各3回
振动 10~50Hz 1.5mm 2h
保护等级 防尘型:IP50
使用环境温度 -10℃~+70℃
保存环境温度 -30℃~+80℃
轴类型 实心轴
轴尺寸 φ6mm
外径 φ38mm
节圆直径(PCD) φ28mm
螺丝参数 3*M3
螺丝长度 深(Depth)5

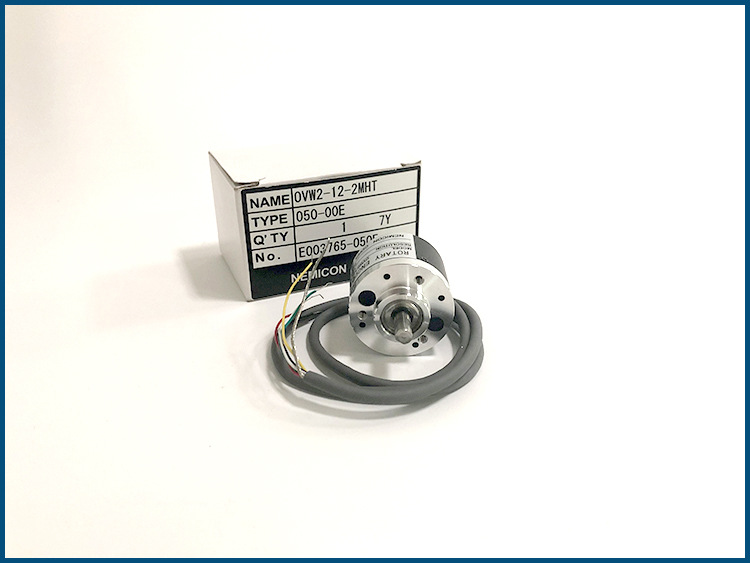

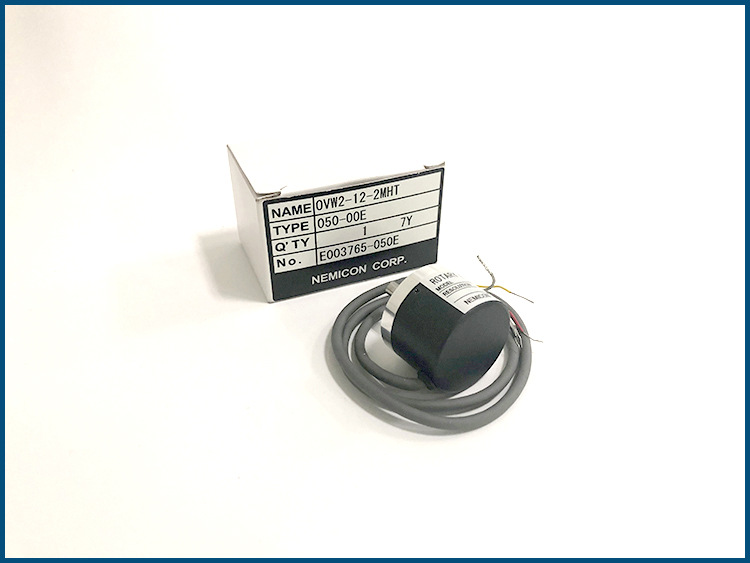

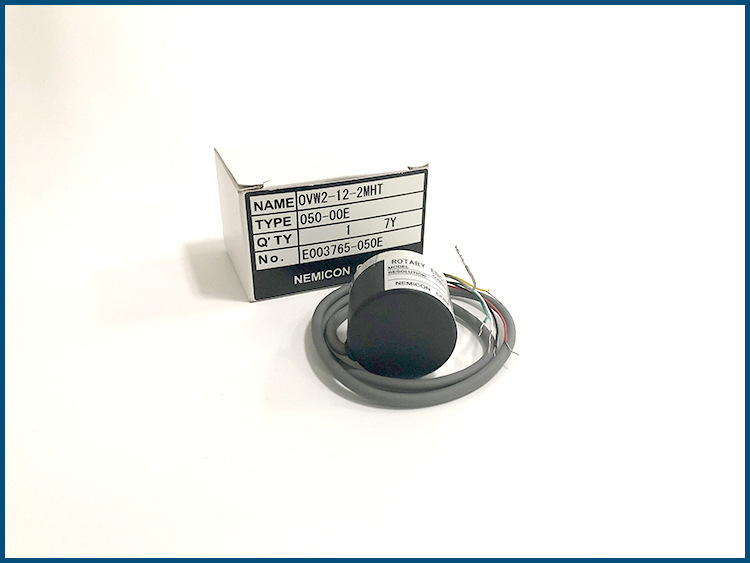

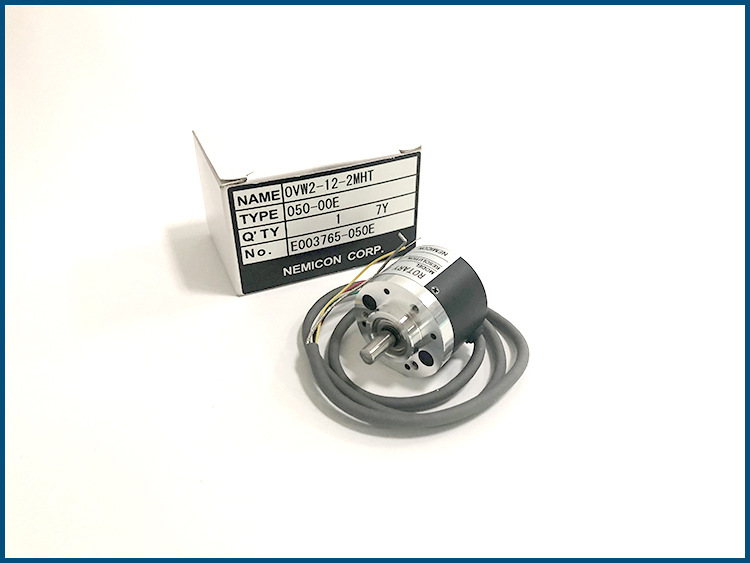

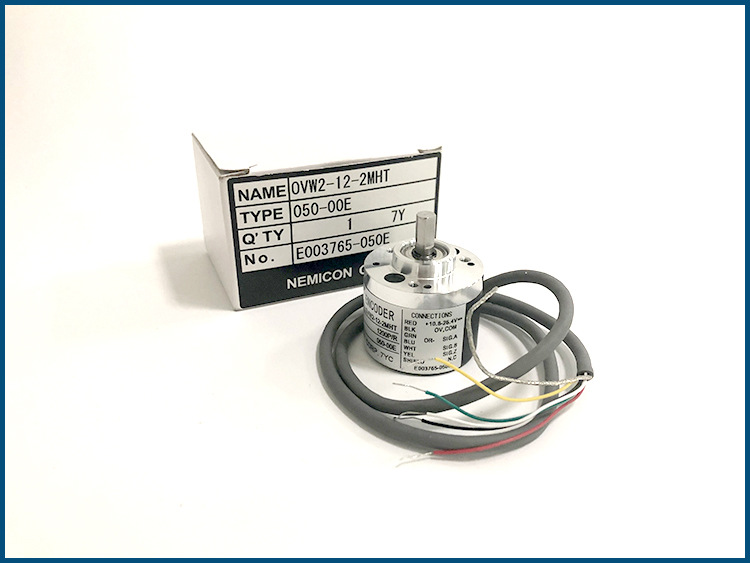

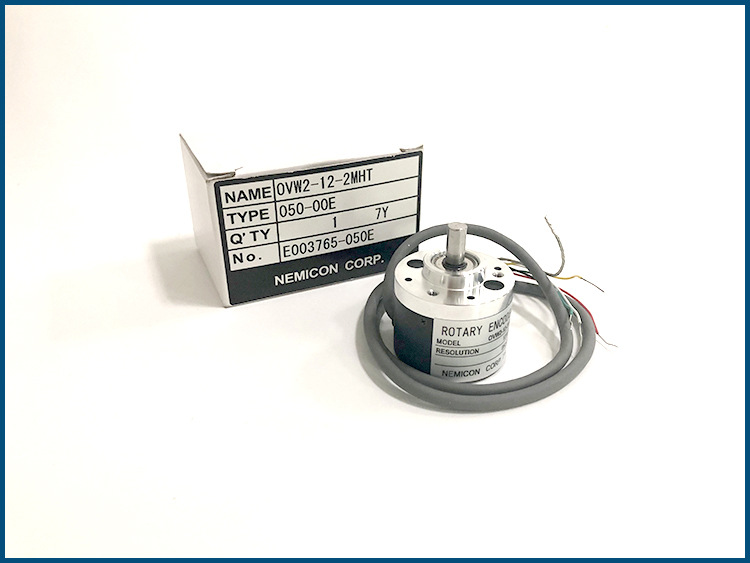

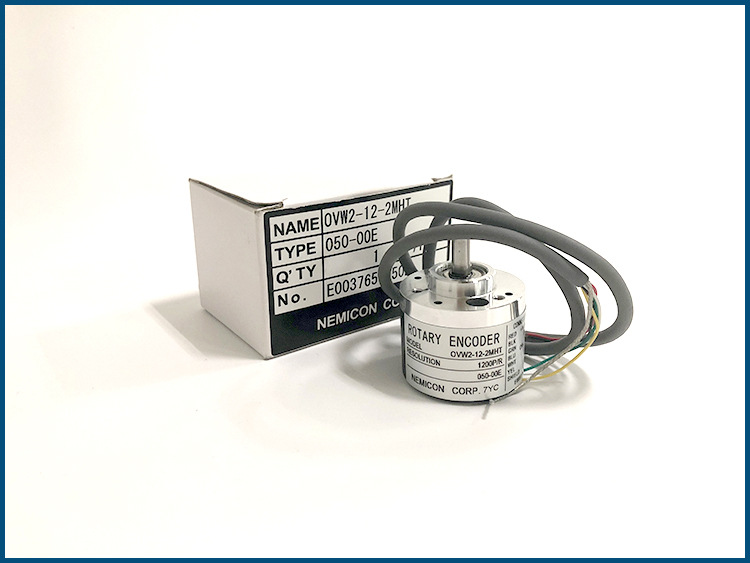

产品图片
